神经网络 - 卷积神经网络

概念

卷积神经网络（Convolutional Neural Network，CNN或ConvNet）是一种前馈神经网络，通常由以下三种基本层交替堆叠构成：

卷积层（Convolutional Layer）
池化层（Pooling Layer，也称池化层）
全连接层（Fully Connected Layer）

这些层协同工作，实现从原始输入（如图像）到高级语义特征的逐层抽象。

卷积神经网络有三个结构上的特性：局部连接、权重共享以及汇聚。

特性	说明	带来的优势
局部连接（Local Connectivity）	每个神经元仅与输入数据的一个局部区域相连（感受野）	减少参数数量，捕捉局部特征
权重共享（Weight Sharing）	同一层的所有神经元共享同一个卷积核参数	极大降低模型复杂度，增强泛化能力
汇聚操作（Pooling）	对局部区域进行下采样（如最大值或平均值）	降维、减少计算量、提升平移不变性

这些特性赋予了CNN一定程度的平移、缩放和旋转不变性，使其对图像中的对象位置变化具有鲁棒性。

卷积神经网络主要使用在图像和视频分析的各种任务（比如图像分类、人脸识别、物体识别、图像分割等）上，其准确率一般也远远超出了其他的神经网络模型。近年来卷积神经网络也广泛地应用到自然语言处理、推荐系统等领域。

一维卷积

一维卷积经常用在信号处理中，用于计算信号的延迟累积．假设一个信号发生器每个时刻 𝑡 产生一个信号 𝑥𝑡，其信息的衰减率为 𝑤𝑘，即在 𝑘 − 1 个时间步长后，信息为原来的𝑤𝑘 倍．假设𝑤1 = 1, 𝑤2 = 1/2, 𝑤3 = 1/4，那么在时刻𝑡 收到的信号𝑦𝑡 为当前时刻产生的信息和以前时刻延迟信息的叠加：

我们把𝑤1, 𝑤2, ⋯称为滤波器（Filter）或卷积核（Convolution Kernel）。假设滤波器长度为𝐾，它和一个信号序列𝑥1, 𝑥2, ⋯的卷积为

二维卷积

卷积也经常用在图像处理中．因为图像为一个二维结构，所以需要将一维卷积进行扩展．给定一个图像 𝑿 ∈ ℝ𝑀×𝑁 和一个滤波器 𝑾 ∈ ℝ𝑈×𝑉，一般𝑈 << 𝑀, 𝑉 << 𝑁，其卷积为

输入信息𝑿 和滤波器𝑾 的二维卷积定义为

𝒀 = 𝑾 ∗ 𝑿

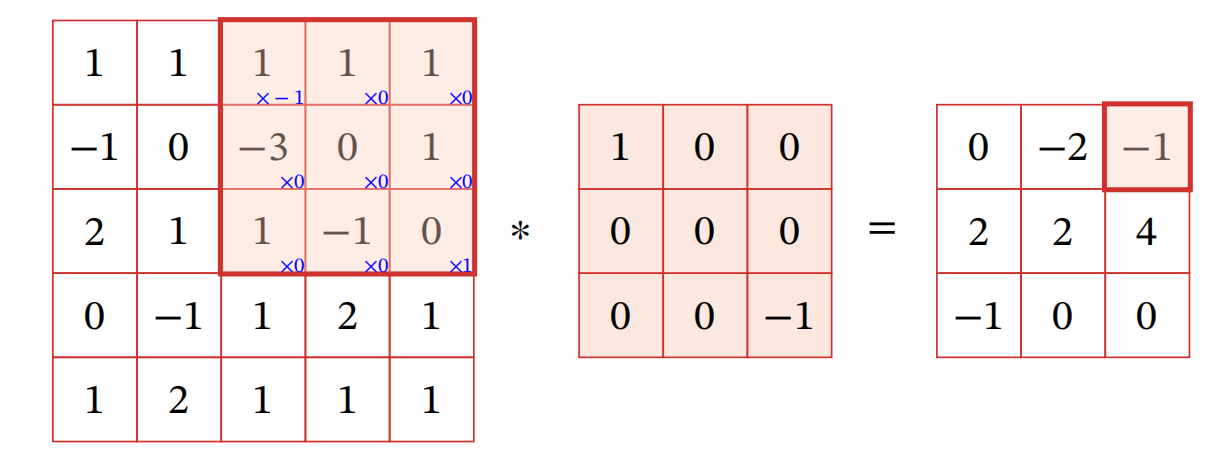

示例如下：

卷积核类型	示例核矩阵	效果
边缘检测（水平）	$\begin{bmatrix}-1 & -1 & -1 \\ 2 & 2 & 2 \\ -1 & -1 & -1\end{bmatrix}$	检测水平边缘
边缘检测（垂直）	$\begin{bmatrix}-1 & 2 & -1 \\ -1 & 2 & -1 \\ -1 & 2 & -1\end{bmatrix}$	检测垂直边缘
锐化	$\begin{bmatrix}0 & -1 & 0 \\ -1 & 5 & -1 \\ 0 & -1 & 0\end{bmatrix}$	增强细节
高斯模糊	$\frac{1}{16}\begin{bmatrix}1 & 2 & 1 \\ 2 & 4 & 2 \\ 1 & 2 & 1\end{bmatrix}$	平滑去噪

互相关

在机器学习和图像处理领域，卷积的主要功能是在一个图像（或某种特征）上滑动一个卷积核（即滤波器），通过卷积操作得到一组新的特征．在计算卷积的过程中，需要进行卷积核翻转。在具体实现上，一般会以互相关操作来代替卷积，从而会减少一些不必要的操作或开销。

互相关（Cross-Correlation）是一个衡量两个序列相关性的函数，通常是用滑动窗口的点积计算来实现．给定一个图像𝑿 ∈ ℝ𝑀×𝑁 和卷积核𝑾 ∈ ℝ𝑈×𝑉，它们的互相关为

类型	步长 $S$	填充 $P$	输出长度	特点
窄卷积（Narrow）	1	0	$M - K + 1$	最基础形式，边缘信息损失
宽卷积（Wide）	1	$K - 1$	$M + K - 1$	扩展输出，用于生成任务
等宽卷积（Equal-width）	1	$(K - 1)/2$ （若K为奇数）	$M$	保持输入输出尺寸一致，常用

卷积神经网络各个层的作用

用卷积来代替全连接

在用全连接前馈网络来处理图像时，会存在以下两个问题：

参数太多：输入图像大小为100 × 100 × 3 —— 展开后有 3×10^4 ，若第一隐藏层有1000个神经元 —— 参数高达 3×10^7 ，极易过拟合。
局部不变性特征：自然图像中的物体都具有局部不变性特征，而全连接前馈网络很难提取这些局部不变性特征，一般需要进行数据增强来提高性能。

而卷积层有两个很重要的性质：

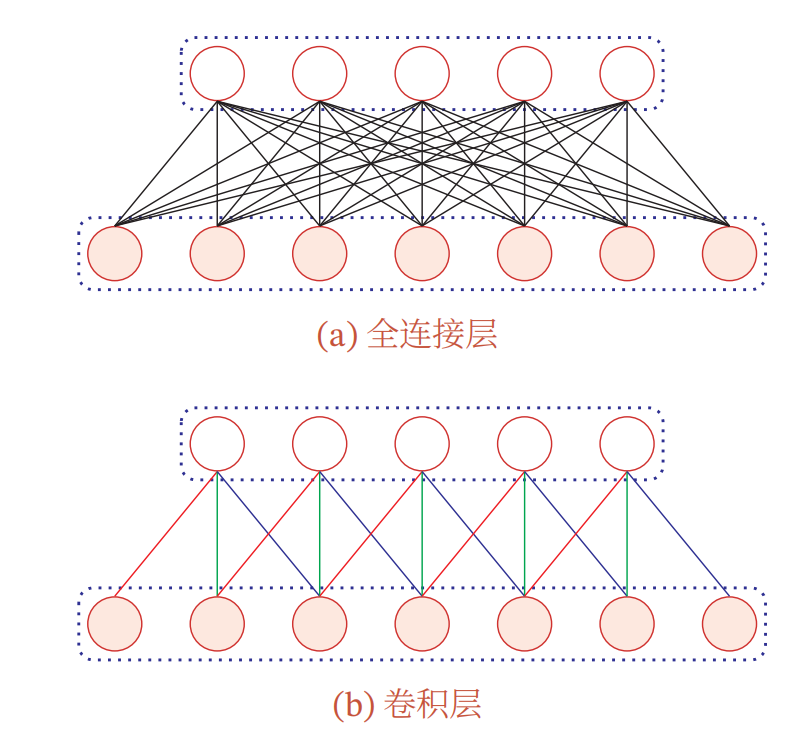

局部连接：在卷积层（假设是第𝑙 层）中的每一个神经元都只和前一层（第𝑙 − 1层）中某个局部窗口内的神经元相连，构成一个局部连接网络。如图所示，卷积层和前一层之间的连接数大大减少，由原来的 𝑀𝑙 × 𝑀𝑙−1 个连接变为 𝑀𝑙 × 𝐾个连接，𝐾 为卷积核大小。
权重共享：作为参数的卷积核𝒘(𝑙) 对于第𝑙 层的所有的神经元都是相同的。

卷积层通过局部连接 + 权重共享，极大减少了参数量。

卷积层（Convolutional Layer）

功能：提取局部特征（如边缘、纹理、角点等）
机制：
- 使用多个卷积核（滤波器）扫描输入
- 每个卷积核检测一种特定模式
- 输出称为“特征图（Feature Map）”
参数共享：同一卷积核在整个输入上滑动，共享权重 → 参数量大幅减少

池化层（Pooling Layer）

功能：
- 进行特征选择，降低特征图的空间维度（高/宽）
- 减少参数数量和计算量
- 增强模型对微小位移、形变的鲁棒性
常见类型：
- 最大池化（Max Pooling）：取局部区域最大值（最常用）
- 平均池化（Average Pooling）：取局部区域平均值
典型设置： $2 \times 2$ 窗口，步长为2 → 尺寸减半

⚠️ 注意：池化层没有可学习参数，只有超参数。

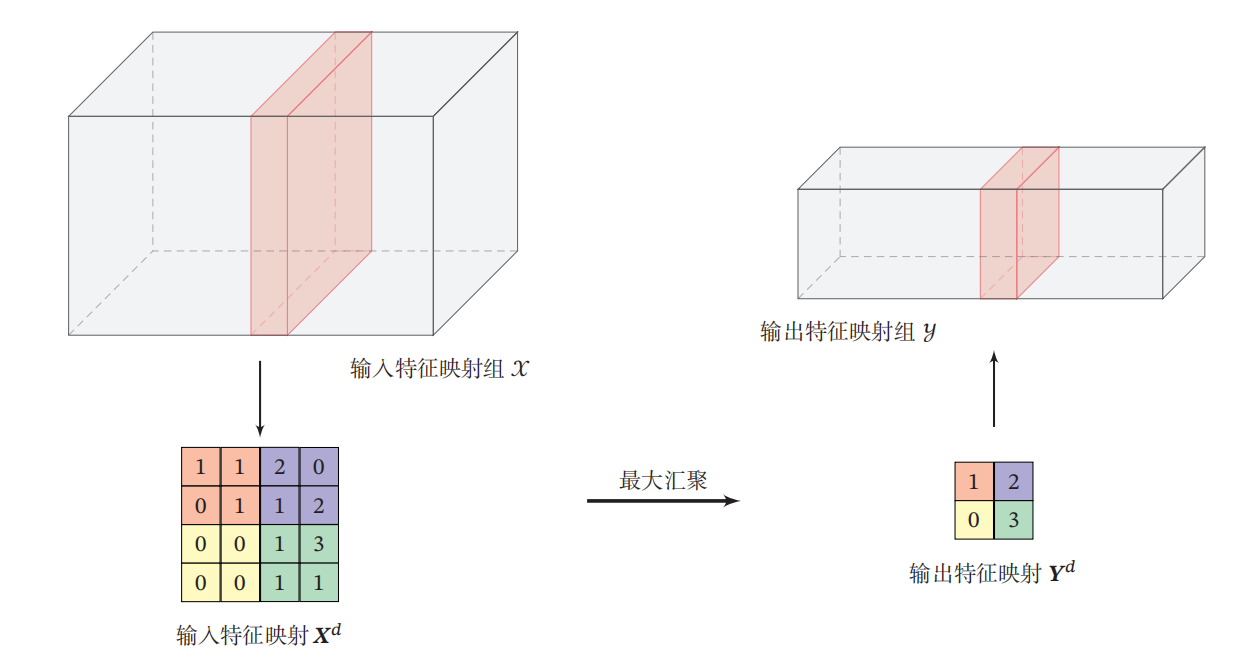

例如最大汇聚过程：

全连接层（Fully Connected Layer）

功能：整合前面提取的高维特征，完成最终任务（分类、回归等）
输入：通常是最后一个池化层或卷积层展平（flatten）后的向量
输出：对应类别数的概率分布（常配合Softmax）或回归值
位置：一般位于网络末端

例如：在ImageNet分类任务中，最后一层FC输出1000维向量，表示属于每个类别的概率。

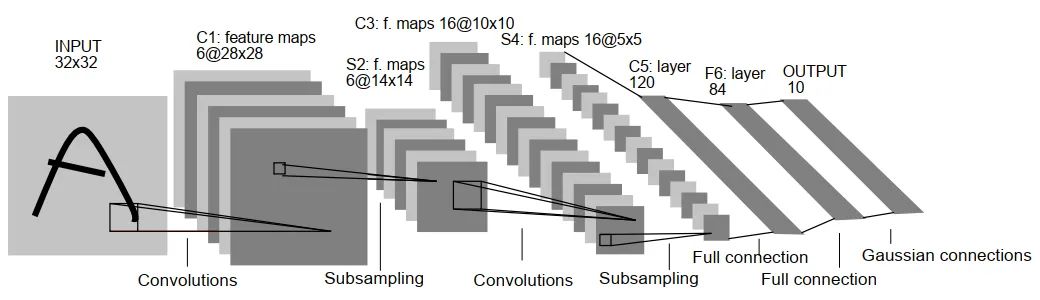

LetNet-5是一个较简单的卷积神经网络。下图显示了其结构：输入的二维图像（单通道），先经过两次卷积层到池化层，再经过全连接层，最后为输出层。整体上是：input layer->convulational layer->pooling layer->activation function->convulational layer->pooling layer->activation function->convulational layer->fully connect layer->fully connect layer->output layer.

整个 LeNet-5 网络总共包括7层（不含输入层），分别是：C1、S2、C3、S4、C5、F6、OUTPUT。
